Bơm giếng động cơ treo

Bơm giếng động cơ treo

Ứng dụng

Dùng để bơm nước với nhiệt độ lên đến 35 °C và nước chứa hạt cứng tới 0.5%

Đặc điểm

Bơm này được chế tạo với các dải thông số

Q=4-1200 m3/h

H=20-200 m

n=1500-3000 vg/phút

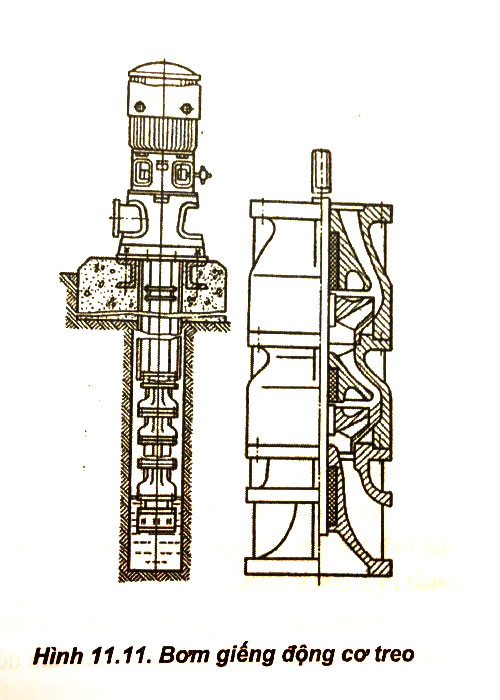

Tổ máy bơm bao gồm bơm, đường ống đặt trong giếng, khuỷu ống với gối chặn và động cơ nằm trên mặt đất. Bơm và động cơ nối với nhau bằng trục trung gian, đặt trong đường ống. Động cơ kéo bơm có thể là động cơ thông thường hoặc động cơ chuyên dụng.

Khi dùng động cơ thông thường, lực hướng trục được truyền tới ổ chặn của bơm bố trí tại khuỷu ống. Còn với động cơ chuyên dụng, lực hướng trục sẽ truyền tới ổ chặn của động cơ.

Trục bơm và trục động cơ được nối cứng với nhau. Trục trung gian được định hướng bởi các ổ trượt bằng cao su hoặc gỗ ép bôi trơn bằng nước sạch.

Bơm chìm một cấp dùng để bơm nước ở hố móng, rãnh thoát nước. Loại bơm này có thể vận chuyển hàm lượng hạt cứng lớn có lẫn trong nước. Bơm có thể đặt cố định, đặt trên hố móng hoặc treo bằng ròng rọc. Trong các kết cấu dịch chuyển được, chất lỏng được bơm theo ống mềm. Loại bơm này có các thông số làm việc như sau:

Q=10-100 m3/h, H=10-25m, n=2900 vg/phút

Bơm có thể làm việc ghép nối tiếp với nhau
